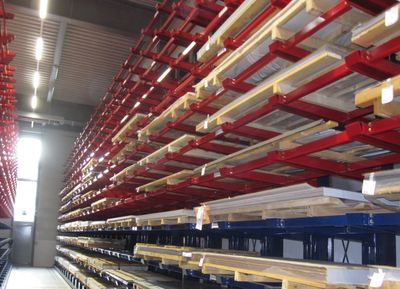

Wie hoch ist die Traglast eines Kragarmregals?
Die zulässige Traglast wird beeinflusst durch:
- Armlänge
- Stützenhöhe
- Stützenabstand
- Ein- oder doppelseitige Ausführung
- Bodenverankerung und Fundament
Die Traglast eines Kragarmregals ist keine feste Zahl, sondern eine Variable, die von der Materialstärke, der Profilform und der Geometrie der Arme abhängt. In der Industrie reicht die Spanne von wenigen hundert Kilogramm für leichte Kunststoffrohre bis hin zu vielen Tonnen für massive Stahlcoils oder tonnenschwere Träger.
Um die Gesamtkapazität eines Regals zu bestimmen, müssen Sie die Werte kennen:
- Armlast: Die maximale Last, die ein einzelner Kragarm tragen kann. (z. B. 500 kg pro Arm).
- Stützenlast: Die gesamte vertikale Last, die ein Regalständer aufnehmen kann. Die Stützenlast beschreibt die vertikale Gesamtkapazität einer einzelnen senkrechten Säule.
- Die Summen-Logik: Die Stützenlast ist die Summe aller Armlasten, die an diesem Ständer befestigt sind, plus die Last, die auf dem Fußausleger liegt.
- Statische Grenze: Nur weil ein Ständer 10 Arme aufnehmen könnte, heißt das nicht, dass er das Gewicht auch tragen kann. Oft ist die Stützenlast geringer als die theoretische Summe der maximalen Armlasten.
- Beispiel: Ein Ständer hat eine maximale Stützenlast von 5.000 kg. Du montierst 6 Arme, die jeweils 1.000 kg tragen könnten (Summe 6.000 kg). In diesem Fall darfst du die Arme nicht alle gleichzeitig voll belasten, da sonst der Ständer einknicken würde.
Sicherheitshinweis: Die Traglast eines Ständers sinkt drastisch, wenn er nicht exakt lotrecht (senkrecht) montiert ist. Schon eine kleine Schieflage von wenigen Grad erhöht die Biegespannung massiv.
Der entscheidende Faktor: Die Lastverteilung
In der Statik von Kragarmregalen gilt die Traglastangabe fast immer für eine Gleichmäßig Verteilte Last (qL).
Vorsicht Hebelgesetz: Wenn ein Arm für 1.000 kg zugelassen ist, bedeutet das, dass die 1.000 kg über die gesamte Länge des Arms verteilt sein müssen. Platzieren Sie die 1.000 kg nur an der Armspitze, würde der Arm aufgrund der Hebelwirkung einknicken oder abreißen, da die Belastung an der Schweißnaht zum Ständer dort um ein Vielfaches höher ist.
Was beeinflusst die Traglast noch?
Neben dem Material gibt es externe Faktoren, die die Belastbarkeit einschränken:
- Armlänge: Ein längerer Arm hat bei gleichem Profil immer eine geringere Traglast als ein kurzer Arm.
- Neigungswinkel: Viele Schwerlastarme sind mit einer leichten Steigung gefertigt. Unter Last biegen sie sich leicht nach unten und stehen dann exakt bei 90 Grad (waagerecht).
- Dynamische Lasten: Wenn ein Staplerfahrer die Last "fallen lässt" statt sie sanft abzusetzen, wirken Stoßkräfte, die weit über das statische Eigengewicht hinausgehen.
Kennzeichnungspflicht
Jedes Kragarmregal muss in Europa zwingend mit Belastungsschildern (nach DIN EN 15635) gekennzeichnet sein. Dort muss für jeden Mitarbeiter sichtbar stehen:
- Maximale Last pro Arm.
- Maximale Last pro Ständer.
- Hinweise zur sicheren Lastverteilung.
