Welche Armlängen sind bei Kragarmregalen möglich?
Armlängen sind keine Standardfrage

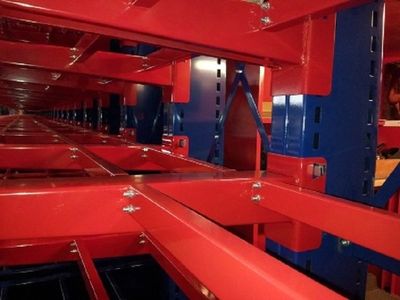

Die Armlänge eines Kragarmregals (nicht Nutztiefe genannt) ist einer der kritischsten Faktoren bei der Planung. Sie bestimmt nicht nur, wie viel Ware auf das Regal passt, sondern beeinflusst massiv die Statik des gesamten Systems.
1. Standardmaße in der Industrie
In der Lagertechnik haben sich bestimmte Längen etabliert, die für die meisten Anwendungen (Holz, Stahl) optimiert sind:
- Kurze Arme (400 mm – 600 mm): Ideal für leichte Profile, schmale Holzleisten oder die Lagerung von Hand.
- Mittlere Arme (800 mm – 1.200 mm): 800 mm + 1.200 mm der Länge ergibt sich aus der Ladefläche des LKWs die passend ist zu EPAL Paletten 800x1200mm. Je nach Verpackung kann man den Arm anpassen auf z.B. 1250mm. Wir sehen aber auch oft 1300mm, weil der Zulieferer diese Maße hat. Deshalb gibt es bei sipag alle 50mm.
- Lange Arme (1.500 mm – 2.500 mm): Einsatz für extrabreite Plattenstapel, bis zum Superformat oder im KFZ-Recycling für ganze Fahrzeugkarosserien.
2. Das Verhältnis zwischen Armlänge und Last
Bei der Wahl der Armlänge gilt ein eisernes Gesetz der Physik: Das Hebelgesetz.
- Je länger der Arm, desto größer ist das Drehmoment, das auf die Verbindung zum Ständer wirkt.
- Konsequenz: Ein Arm mit 1.200 mm Länge hat bei gleicher Materialstärke eine deutlich geringere Tragkraft als ein Arm mit 600 mm Länge.
- Gleichmäßige Lastverteilung: Die angegebene Traglast gilt immer nur, wenn die Last über die gesamte Länge des Arms verteilt ist. Eine Punktlast an der Spitze reduziert die Tragfähigkeit drastisch.
4. Sonderformen und Zubehör für Arme
Armlänge ist nicht gleich Armlänge – es kommt auf die Ausstattung an:
- Abrollsicherungen (Steckbolzen): Diese werden am Ende des Arms platziert (verringern die Nutztiefe oft um einige Zentimeter) und verhindern, dass Rohre herunterrollen.
- Arme: Bei schweren Lasten sind die Arme oft leicht nach oben geneigt (ca. 2°), damit sie unter Volllast exakt waagerecht stehen und die Ware nicht nach vorne rutscht.
- Verstellbarkeit: Moderne Systeme nutzen ein Lochraster im Ständer, sodass Arme umgesteckt werden können, falls sich die Höhe der Ware ändert.
5. Grenzen der Machbarkeit
Theoretisch lassen sich Kragarme auch über 2.500 mm hinaus fertigen. Ab dieser Länge steigen die Kosten jedoch exponentiell, da:
- Die Ständerfüße extrem lang und schwer sein müssen.
- Die Wandstärken der Profile massiv zunehmen.
Planungshinweis: Die Nutztiefe der Arme darf niemals größer sein als die Länge der Fußausleger des Regals, da der Staplerfahrer einen Anhaltspunkt braucht, er fährt an das Regal ran und dann die Ware hoch.
Wenn die Ware auf jeder Ebene nach vorne übersteht. Dann ist der Lastschwerpunkt des Lagerguts weiter vorne als der Lastschwerpunkt des Regals. Es besteht Kippgefahr. Lassen Sie die Finger davon, das Regal selbst runter zurechnen. Der Staplerfahrer hat ein Paket und setzt es dort rein, wo frei ist.
